省電力・小型CPUモジュール「Armadillo-610」開発！2020年1月発売予定
2019年11月12日
株式会社アットマークテクノ
各種の産業機器向け組み込みプラットフォーム
省電力・小型CPUモジュール新発売
～11月開催「ET/IoT Technology 2019」アットマークテクノブースで展示～
株式会社アットマークテクノ（本社：札幌市、代表取締役：實吉 智裕、以下「アットマークテクノ」）は、Linuxプリインストールの小型・省電力CPUモジュール「Armadillo-610」を開発しました。産業機器に使える組み込みプラットフォームとして、2020年1月に発売します。
Armadillo-610は、Armプロセッサ搭載のLinux組み込みボード「Armadillo（アルマジロ）」ブランドの組み込みプラットフォームです。ベーシックな通信機器やデータロガーなどの用途向けの採用事例も多い「Armadillo-640」の姉妹製品で、Arm Cortex-A7コアのSoC（NXPセミコンダクターズ製i.MX6ULL）を実装しています。Armadillo-640と同じ機能を50×50mmの小型モジュール上に収め、USB、LAN、無線LAN、シリアルその他のインターフェースを拡張することができます。
Armadillo-610の主な特長

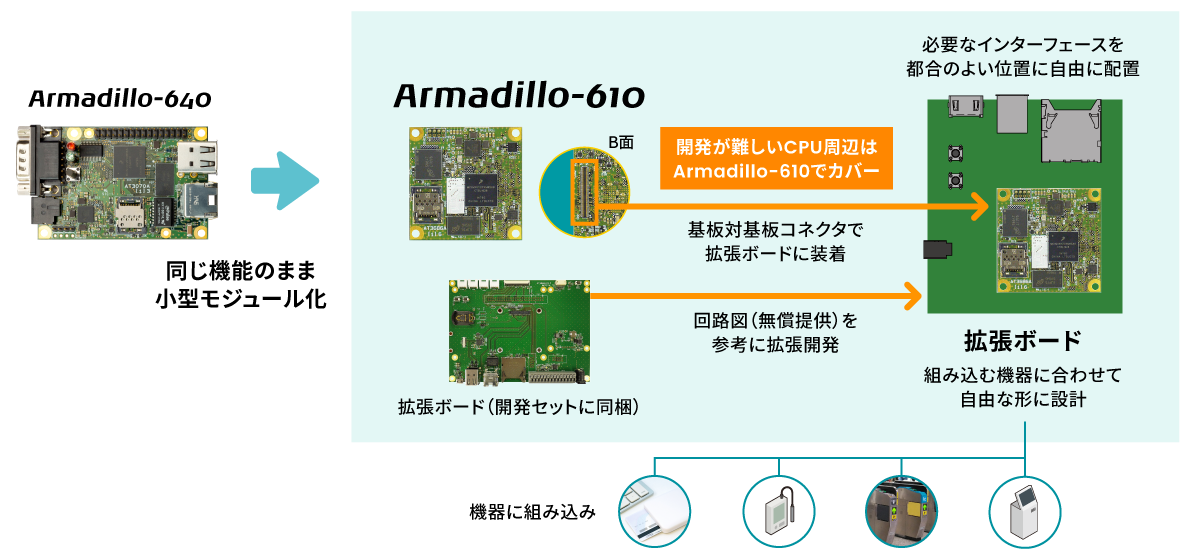

(1) 小型CPUモジュール：拡張ボードを開発して自由な形状で組み込める
Armadillo-610は、ユーザー自身が新たに拡張ボードを開発して機器に組み込む想定のモジュール型製品です。設計が煩雑になりがちなCPU周りはArmadillo-610をそのまま使い、開発セット用拡張ボードの回路図（購入者向けに無償で提供）を参考にして、設計開発が比較的簡単なインターフェース部分だけを拡張設計することにより、設計時間を節約しつつさまざまな形状の基板を実現することができます。
(2) 省電力設計、バッテリ駆動の機器にも最適
Armadillo-610は動作温度範囲－20℃～＋70℃までをカバーする産業用途向けの仕様です。最大でも約1W程度で動作するので、低消費電力が必須条件となるバッテリ駆動の機器にも適しています。また、電源が確保しにくい環境での利用も想定し、製品購入者向けに、一般的なリチウムイオン電池の定格電圧（約3.7V）で利用できる電源回路を参考情報として公開します。
(3) Debian GNU/Linuxプリインストール
Armadillo-610はDebian GNU/Linuxをプリインストールしています。ユーザーがDebian GNU/Linux上で自由にアプリケーションを開発し、Armadillo-610に書き込んで、さまざまな機能を実現することができます。 アットマークテクノは、同社のWebサイトでArmadillo-610向けの基本ソフトウェアをオープンソースとして公開する他、使いたいインターフェースをブラウザ上のGUIで選択指定するだけでDevice Tree Blob（DTB）[*1]を作成できる「at-dtweb」も無償提供する予定です。at-dtwebを使うことで、Linuxカーネルのソースコードを手動で変更することなくGUIで選択したインターフェースを利用できます。
[*1] ハードウェアのプロパティを記述したデータ構造体。
Armadillo-610のラインアップと展示予定
アットマークテクノは、Armadillo-610シリーズとして、量産時にそのまま組み込める本体（量産ボード）の他、Armadillo-610の主要な機能を一通り試せる拡張ボードを同梱した「開発セット」をラインアップします。主に産業機器を企画開発するメーカーやSIerをメインターゲットとして、2020年1月からArmadillo販売代理店各社窓口にて提供を開始する予定です。

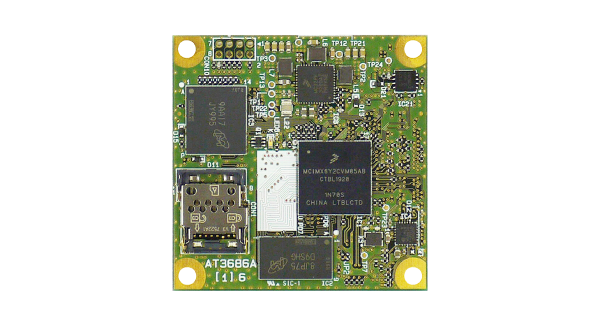

Armadillo-610量産ボード
型番: A6100-U00Z
※2020年1月発売予定
Armadillo-610開発セット
型番: A6100-D00Z
※2020年1月発売予定
※開発用拡張ボード、ケーブル、ACアダプタなどを同梱
また、発売に先立ち、2019年11月20日からパシフィコ横浜で開催される組み込み技術の展示会「ET/IoT Technology 2019」のアットマークテクノブースにて展示します。
・展示会名称：ET/IoT Technology 2019（ET/IoT総合技術展）
・展示会期：2019年11月20日(水) ～ 11月22日(金)
・展示会場：パシフィコ横浜 アットマークテクノブース（ブースNo.C-29）
・詳細情報：http://www.jasa.or.jp/expo/
Armadillo-610の仕様
※プレスリリース発表時の予定仕様です。最新情報は、Armadilloサイトからご覧ください。
Armadillo-610の詳細情報（Armadilloサイト）
| A6100-U00Z (Armadillo-610本体) | A6100-D00Z (Armadillo-610＋拡張ボード) | |
|---|---|---|
| SoC | NXPセミコンダクターズ製 i.MX6ULL ※Arm Cortex-A7コア (528MHz) | |
| RAM | 512MB(DDR3L-800) | |
| ROM | 3.8GB(eMMC) ※SLCモードで動作 | |
| LAN | 拡張可能 | RJ45×1(100BASE-TX/10BASE-T, AUTO-MDIX対応) |
| 無線LAN | 拡張可能 | 別売Armadillo-WLAN(AWL13)搭載可 (IEEE802.11b/g/n, 最大72.2Mbps) [1] |
| シリアル (UART) | 3.3V CMOS×最大7 | RJ485×1, 3.3V CMOS×1[2] |
| 汎用入出力 (GPIO) | 最大66bit | 最大66bit[3] |
| USB | 拡張可能, USB 2.0(Host)×2(High Speed) |
USB 2.0(Host)×2(Hight Speed), USB 2.0(OTG)×1(High Speed) |
| SD/MMC | microSDスロット×1(ブート対応)搭載, SD拡張可能 | microSDスロット×1(ブート対応) [4], SDスロット× 1 [5] |
| カレンダ時計 | SoC内蔵RTC使用可能, I2C拡張可能 | RTC搭載 (バックアップ機能対応) [6] |
| オーディオ | 拡張可能 | モノラルスピーカー出力端子台, I2S拡張可能 |
| ビデオ | LCD拡張可能 (LCD I/F, 最大WVGA 1366×768/24bpp) | LCD拡張可能 (最大WVGA 1366×768/18bpp) |
| スイッチ | 拡張可能 | ユーザースイッチ×1, リセットスイッチ×1, パワースイッチ×1 |
| LED | Yellow×1, 拡張可能 | Yellow×1 [4], Green×1 |
| 拡張I/F[7] | UART, GPIO, SD,MQS, GPT, I2C, SPI, I2S, LCD, タッチパネル, CAN, PWM, S/PDIF他 | |
| 電源電圧 | DC3.1V～4.5V | DC8～26.4V |
| 消費電力 (参考値) | 約0.8W(待機時) [8][9]
約1W(LAN通信時) [8][9] |
約1.2W(待機時) [8][10]
約1.8W(LAN通信時) [8][10] |
| 動作温度範囲 | －20℃～＋70℃ (ただし結露なきこと) | ＋10℃～40℃ (ただし結露なきこと) |
| 外形サイズ | 50×50mm (突起部を除く) [11] | 115×160mm (拡張ボードのサイズ, 突起部を除く) |
[1] Armadillo-WLAN(AWL13)の仕様です。最大速度はIEEE802.11nの最大リンク速度です。
[2] USB-シリアル変換アダプタ付属。
[3] 拡張ボード上で、機能排他で使用。
[4] Armadillo-610本体に搭載
[5] Armadillo-610本体のmicroSDスロットと排他です。
[6] バックアップ電池搭載時。
[7] ピンマルチにより、各機能を排他利用可能です。
[8] LANケーブルおよびUSB-シリアル変換アダプタを接続した状態での消費電力です。外部接続機器の消費分は含みません。
[9] Armadillo-610を開発セット同梱の拡張ボードに接続した状態で計測。
[10] 電源電圧DC12V時の消費電力です。
[11] モジュール厚5.6mm (部品含む)
